系統概述

機器視覺是通過模擬人眼功能實現檢測、測量和控制，主要由相機、光源、工控機以及相應的圖像分析軟件等組成。首先用相機攝取被探測目標的影像，而特定光源可以增強被探測目標的特征，如尺寸、表面缺陷等。特征清晰的圖像傳送到工控機，由圖像分析軟件進行識別，根據結果由工控機指揮執行機構完成相應的控制動作。

工作原理

機器視覺工作原理是通過相機捕捉目標物體的圖像，然后通過算法提取特征（如形狀、顏色、紋理等），最后根據預設的標準進行判斷或測量。工作過程可分為圖像采集、圖像處理、特征提取及決策輸出四步。

圖像采集：負責獲取物體或場景的圖像信息，如工業相機、圖像傳感器等。

圖像處理：用于處理采集到的圖像數據，如工控機。

特征提取：軟件對圖像進行分析、識別和決策。

決策輸出：工控機根據圖像特征提取結果執行分類、剔除、報警等操作。

系統要求

工控機是機器視覺的控制核心，主要實現圖像處理、數據分析等功能。通過預定義算法，工控機對采集的圖像進行特征提取、缺陷檢測等處理，識別工件尺寸、表面缺陷或特定標識，為后續決策提供依據。因此，工控機的性能直接關系到機器視覺的運算速度與時間。要求：

1、機器視覺涉及到圖像的采集、處理和分析等操作，需要處理和分析大量的圖像數據，要求工控機具備高性能處理器和大容量存儲空間。

2、機器視覺任務類型繁多，要求工控機能夠執行復雜的算法運算，以提高檢測的速度和準確性。

3、可輕松與機器視覺中的其它設備進行連接和通信，能夠在惡劣的環境下長時間穩定運行。

解決方案

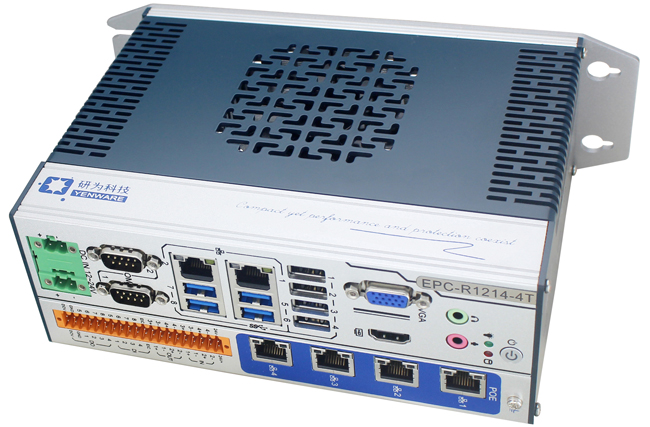

EPC-R1214-4T搭配Intel?12th/13th/14th Gen Core? i3/i5/i7/i9處理器，最高128G DDR5 5600MHz內存，具備卓越的多任務處理與實時計算能力，可應對大規模的數據分析以及運行高精度的控制算法。無論是對產品表面瑕疵的高精度檢測，還是對快速移動目標的精準識別與定位，都能快速、準確完成。

產品優勢

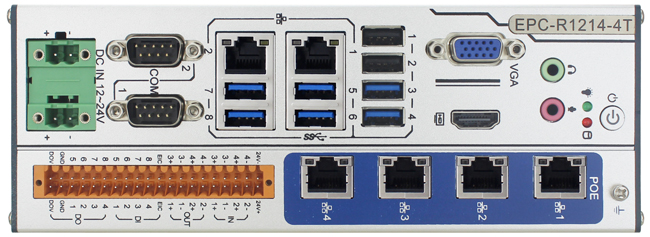

1、2*Intel?I226-V、4*Intel?I210-AT(支持POE)，為連接多個高清工業相機提供穩定且便捷的網絡架構，可輕松實現多相機同步數據傳輸，確保圖像采集的實時性與完整性。

2、4路光源控制輸出、4路光源軟觸發和外部觸發輸入，可實現對光源設備的精確控制和管理。

3、8*DIDO，帶光耦隔離保護，可根據應用現場對FPGA進行自定義配置。

4、6*USB3.2、2*USB2.0、2*RS232/RS485，可實現更靈活高效的數據傳輸與處理。

5、1*M.2 NVME、1*mSATA，為海量圖像數據存儲與備份提供充足空間與安全保障。

6、無線覽設計，支持壁掛式/導軌安裝。

研為機器視覺控制器基于高性能混合架構，多核心、多線程、超頻能力強，提供卓越的運算性能，可實現高速圖形數據處理，廣泛應用于工業自動化、機器視覺、機器人等領域。可根據應用進行定制化設計和制造，滿足不同客戶和行業的差異化需求。
